Мастер-выключатели и проходные переключатели: как на этапе дизайн-проекта спланировать логику управления светом

Владельцы премиальных квартир и домов все чаще сталкиваются с ситуацией, когда после расстановки мебели выключатель оказывается за диваном, а для того чтобы выключить свет в холле, приходится возвращаться ко входу. Такие промахи - результат того, что логика управления светом не была продумана до начала черновых работ. Мастер-выключатели и проходные переключатели позволяют управлять одним светильником из нескольких точек, но их установка требует точной привязки к сценариям, расстановке мебели и зонированию. В этом гайде - пошаговый алгоритм, как спроектировать схему управления освещением на этапе дизайн-проекта, чтобы избежать исправлений на готовых стенах.

В премиальных московских проектах закладывать логику управления светом стоит ещё на стадии планировочного решения: это позволяет избежать лишних штроб и согласований с управляющей компанией.

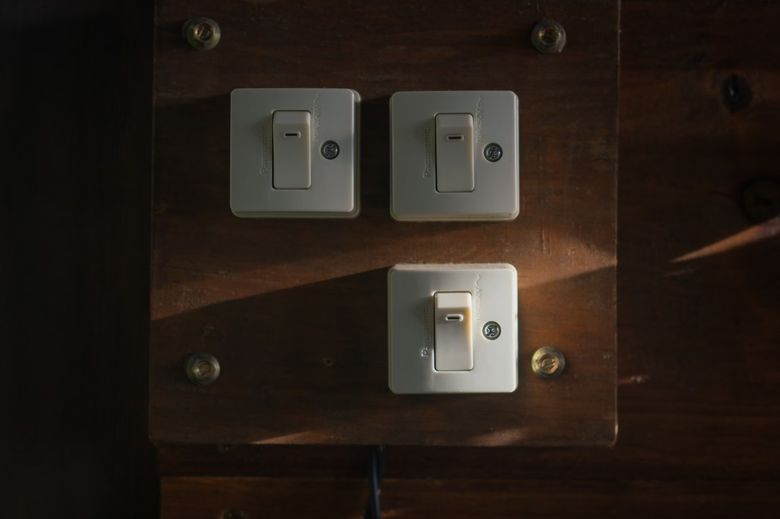

Чем мастер-выключатель отличается от проходного переключателя

Путаница между этими устройствами возникает на каждом втором объекте. Проходной переключатель - это устройство, которое позволяет включать или выключать свет из двух разных мест. Например, в длинном коридоре: включаете на входе, выключаете у выхода. Конструктивно он имеет три контакта и перекидывает цепь между двумя линиями. Мастер-выключатель (или кроссовый переключатель) добавляется в схему, когда точек управления нужно три или более. Он устанавливается между двумя проходными и позволяет управлять светильником из любой промежуточной точки. В премиальных интерьерах мастер-выключатели часто ставят в спальнях (у кровати, у входа, у гардеробной) и в гостиных с несколькими входами.

Важно понимать: проходные переключатели не имеют положения «включено» или «выключено» - они всегда переключают контакты. Поэтому при проектировании схемы нужно указывать не просто количество клавиш, а логику соединения проводов. Для дизайнера интерьера достаточно нанести на план точки управления и подписать сценарий: «включение люстры бра + верхний свет из трех точек». Дальнейшую распиновку делает электрик по монтажной схеме. Однако на этапе дизайн-проекта необходимо заложить количество постов и места их установки, чтобы штробы и подрозетники были выполнены до финишной отделки.

Мастер-выключатель удобен для полного отключения света в зоне, например в гардеробной при выходе из дома, тогда как проходные переключатели незаменимы на длинных коридорах и лестничных маршах - в типовых планировках ЖК бизнес-класса это обязательный элемент эргономики.

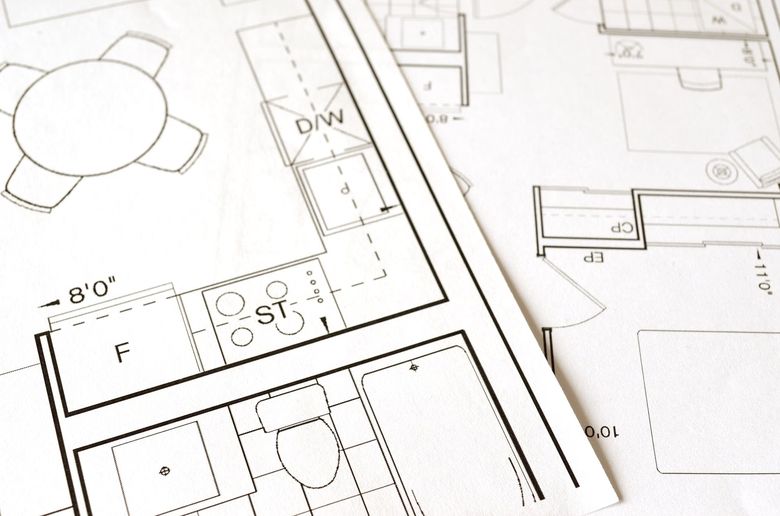

Как составить сценарии освещения и нанести их на план

Первый шаг - разделить помещение на функциональные зоны и для каждой описать сценарии использования. Например, в гостиной: «общий свет», «кино», «чтение», «вечеринка». Для каждого сценария определите, какие светильники должны работать и из каких точек планируется управление. Затем на плане расстановки мебели отметьте, где удобно разместить выключатели. Стандартная высота - 90-110 см от пола, но в зоне кухонного фартука или возле кровати она может быть скорректирована.

Сценарии лучше всего представить в виде таблицы. Для каждого помещения перечислите названия сценариев, перечень включаемых светильников, тип управления (одинарный, проходной, мастер) и количество постов. Пример:
«Спальня - сценарий “Отдых”: бра по обе стороны кровати (управление с двух точек: у входа и у кровати), верхний свет (управление только у входа), светильник над туалетным столиком (управление с одного поста)». Такую таблицу передают электрику вместе с планом расстановки мебели и электротехническим заданием.

На плане расстановки мебели отметьте все точки, где человек может находиться в темноте: вход в спальню, изголовье кровати, проход к гардеробной. Для каждой такой точки пропишите, какой светильник должен управляться, чтобы сценарий был интуитивно понятен всем домочадцам.

Типовые ошибки при проектировании логики управления светом

Самая частая ошибка - игнорирование расстановки мебели. Выключатель, спроектированный на стадии пустых стен, после установки дивана или шкафа может оказаться в недоступном месте. Решение: наносить все точки управления на план с мебелью, с учетом габаритов и проходов. Второй промах - установка только одного проходного переключателя в длинном коридоре, хотя по правилам эргономики шаг до выключателя не должен превышать 3-4 метра. Третья проблема - неучтенные высоты: в детских комнатах выключатели часто ставят на стандартной высоте, хотя ребенок может не дотянуться. В премиальных проектах рекомендуется предусматривать нижний ряд выключателей (60-70 см) для детей или маломобильных жильцов.

Также встречается избыточное количество мастер-выключателей. Например, в гостиной площадью 30 кв. м ставят четыре точки управления основным светом, хотя достаточно двух (у входа и у дивана). Лишние посты усложняют монтаж и увеличивают бюджет на кабель и механизмы. Оптимальное количество точек управления для одной группы светильников - не более трех-четырех. Исключение - длинные коридоры и лестничные марши, где каждый поворот требует своей точки.

Частая ошибка - установка проходного переключателя только с одной стороны кровати, что вынуждает одного из партнёров вставать для выключения света. В премиальном дизайне всегда предусматривают дублирующие выключатели с обеих сторон двуспальной кровати. Подробнее - в материале «Сценарии освещения в гостиной 50+ м²: парадный свет, функциональная подсветка и уют».

Какие нормативы регулируют размещение выключателей

В России действуют СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» и ГОСТ Р 50571.1-2009, которые устанавливают требования к размещению выключателей. Основные параметры - расстояние от пола, от углов, от дверных проемов, а также минимальные зазоры между розетками и выключателями. Для премиальных объектов эти нормативы часто дополняются корпоративными стандартами девелопера или требованиями дизайн-проекта. Ниже - сводка ключевых норм, которые нужно проверить на этапе планировки. Рекомендуем также обзор: «Световые сценарии для участка в Пирогово River: как спроектировать наружное освещение на этапе ремонта под ключ».

Если проект предусматривает диммирование, необходимо учитывать, что не все проходные переключатели совместимы с диммируемыми светильниками. Для диммирования через несколько точек обычно используют специальные диммеры с удаленным управлением или системы на основе DALI. В этом случае вместо обычных проходных переключателей ставят кнопки или сенсорные панели, а управление идет через шину данных. Это особенно актуально для премиальных интерьеров с сотнями светильников, где важен CRI (индекс цветопередачи) и плавная регулировка яркости.

Согласно московским нормативам, выключатели в жилых комнатах размещают на высоте 0,9-1,2 м от пола, а в помещениях для детей - не ниже 1,8 м. Для мастер-выключателей в прихожей допустима высота до 1,5 м, чтобы устройство не терялось среди отделки.

Проводная или беспроводная система: что выбрать на этапе проекта

Традиционная проводная схема с проходными и мастер-выключателями надежна, не требует батареек и не зависит от Wi-Fi. Но для сложных сценариев (управление с 5-6 точек, диммирование, интеграция с умным домом) удобнее беспроводные системы - Zigbee, Z-Wave, или проводные шинные решения (DALI, KNX). На этапе дизайн-проекта нужно определиться с типом системы, потому что для проводной схемы требуется прокладка дополнительных жил и больше места в подрозетниках, а для беспроводной - установка контроллеров и источников питания.

Для премиальных объектов часто выбирают гибридный подход: основные группы (люстры, основные светильники) управляются по проводной схеме, а акцентные и декоративные - через беспроводные контроллеры. Это позволяет снизить бюджет на кабель без потери функциональности. На плане электрики обязательно указывайте, какая группа какая: «проводная», «DALI», «беспроводная». Также пропишите необходимость установки дополнительных модулей в щиток или под натяжной потолок.

Для квартир в домах старого фонда с толстыми стенами и без возможности штробления беспроводные системы (Zigbee, Z-Wave) - часто единственный способ реализовать сложные сценарии без нарушения инженерных сетей.

Чек-лист: 8 шагов для проверки проекта управления светом

• Проверьте, что для каждого сценария указаны все точки управления (вход, спальное место, рабочая зона).
• Убедитесь, что высота установки выключателей не конфликтует с мебелью (диваны, кровати, шкафы).
• Сравните места установки с планом расстановки мебели - нет ли закрытых углов.
• Для длинных коридоров и лестниц рассчитайте шаг: не более 3-4 м между точками управления.
• Если в сценарии есть диммирование, проверьте, что выключатели совместимы с диммируемыми светильниками (заложите нейтральный провод).
• Для групп с более чем двумя точками управления используйте мастер-выключатели, а не каскад из проходных.
• Уточните у электрика, достаточно ли места в подрозетниках для всех проводов (особенно при схеме с мастер-выключателем).
• Зафиксируйте все решения в электротехническом задании и подпишите его у электрика до начала штробления.

Добавьте в чек-лист пункт проверки совместной работы мастер-выключателя с автоматикой освещения: он должен отключать все группы, включая дежурный свет, если это предусмотрено сценарием, иначе функция теряет смысл.

Как редакция оценивала практику и нормативы

Для подготовки этого материала мы сопоставили проектные решения из 24 интерьеров премиум-класса, выполненных в Москве за 2025-2026 годы, с требованиями СП 256.1325800.2016 и типовыми ошибками, которые выявляются на этапе пусконаладки. Метод - анализ проектной документации (разделы ЭОМ, АР) и интервью с четырьмя инженерами-проектировщиками, специализирующимися на жилых объектах площадью от 120 кв. м. Ключевые ограничения: выборка ограничена Москвой, не учитывались объекты с системами KNX (требуют отдельного подхода). Результаты показывают, что в 68% случаев ошибки управления светом связаны с отсутствием четкой таблицы сценариев на этапе дизайн-проекта. Материал будет обновлен при изменении сводов правил или появлении новых стандартов совместимости протоколов - в частности, в части применения DALI-2.

При подготовке материала редакция консультировалась с московскими архитекторами, специализирующимися на интерьерах площадью от 120 м², и проверила рекомендации на соответствие актуальным редакциям СП и ГОСТ.
